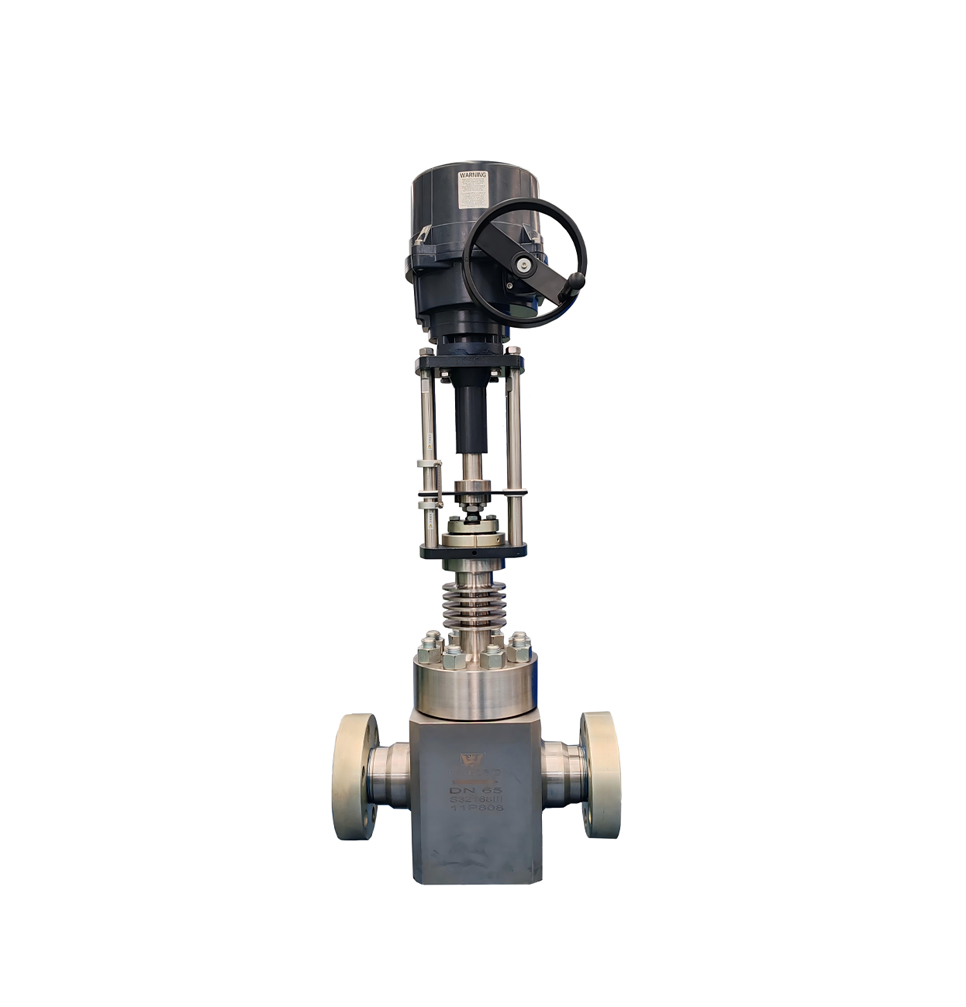

1．概述
高溫調節閥主要用于高溫液體、蒸汽等高溫管路調節管 路流量或壓力。該產品采用套筒式等百分比或線性調節形式， 具有控制流量范圍大，控制精度高等特點。抬高式填料腔結 構，頸部設置多組散熱片，可將填料部分溫度降到較低范圍， 改善填料工作環境，提高填料密封效果。填料采用自緊式補 償，多種密封組合，即使高溫頻繁調節工況下長期使用，也 能實現良好密封。可廣泛用于核電、石油、化工、 電力等高 溫系統。
2．性能規格
2.1 適用介質：高溫液體、氣體、蒸汽等高溫介質。
2.2 公稱壓力 PN（MPa）：1.6～42.0MPa（ANSI 150LB～2500LB）
2.3 公稱通徑 DN（mm）： 15～400mm （NPS 1/2 ″～16 ″）
2.4 使用介質溫度：250℃~400℃; 250℃~550℃。
2.5 結構長度執行標準：GB12221、ANSI B16.10
2.6 檢驗和測試：GB/T10869
2.7 設計制造標準：GB/T10869
2.8 傳動方式： 電動，可按要求生產手動、氣動。
2.9 法蘭標準：ASME B16.5、HG20592～20635、GB/T9114、JB/T2769 等。
2.10 密封等級： Ⅳ級，可按要求生產Ⅴ級
2.11 精度：≤ ±1.0% ，回差≤1.0% ，死去≤1.0%。
2.11 材料：根據用戶要求及溫度條件，可選用高溫碳鋼、奧氏體不銹鋼、高溫不銹鋼、 合金鋼。
3．型號及結構
3.1 型號說明
G T 9 4 1 Y － XX
G：高溫型 J：調節閥
9：9-電動、9B-防爆電動、6-氣動、 無-手動
4：4-法蘭連接、6-焊接 1：1-直通式
Y：硬質合金密封副 XX：公稱壓力
4、性能特點
4.1 高精度調節：閥門傳動鏈精密的間隙配合，使該調節閥具有小于 1%誤差的 調節精度。
4.1 硬質合金密封副：閥芯、閥座密封面堆焊 STL 硬質合金，使調節閥在節流 狀態下具有較好的耐磨損性；接觸面研磨至鏡面，關閉時調節閥具有較好的密 封小伙。
4.2 浮動閥座：獨立閥座嵌入閥體內，易于拆卸維護。
4.3 等百分比套筒調節：可實現較大流量范圍的精確控制。
4.4 高溫高壓頻繁調節工況下長效、嚴密的填料密封：①.頸部尺寸合理的計 算分析，降低導熱率；②.填料腔抬高、頸部設置多組散熱片，大幅改善填料部 分溫度；③.多種填料組合密封；④、填料磨損自補償裝置。以上針對提高填料 密封性與壽命的組合設計，極大程度提高高溫高壓頻繁調節工況下填料密封能 力，達到長效、嚴密閥桿密封。
4.5 內置兩組高溫密封脂，使用過程中不需要定期注脂，降低維護強度。
4.6 傳動鏈所有部件表面硬化處理，即使長期頻繁調節使用，也具有理想的表 面光潔度。
